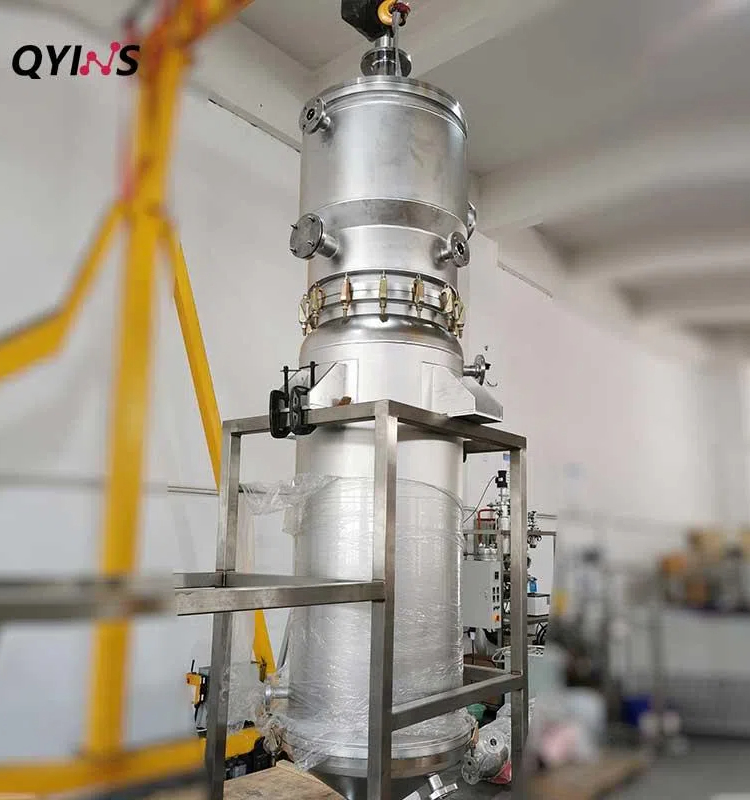

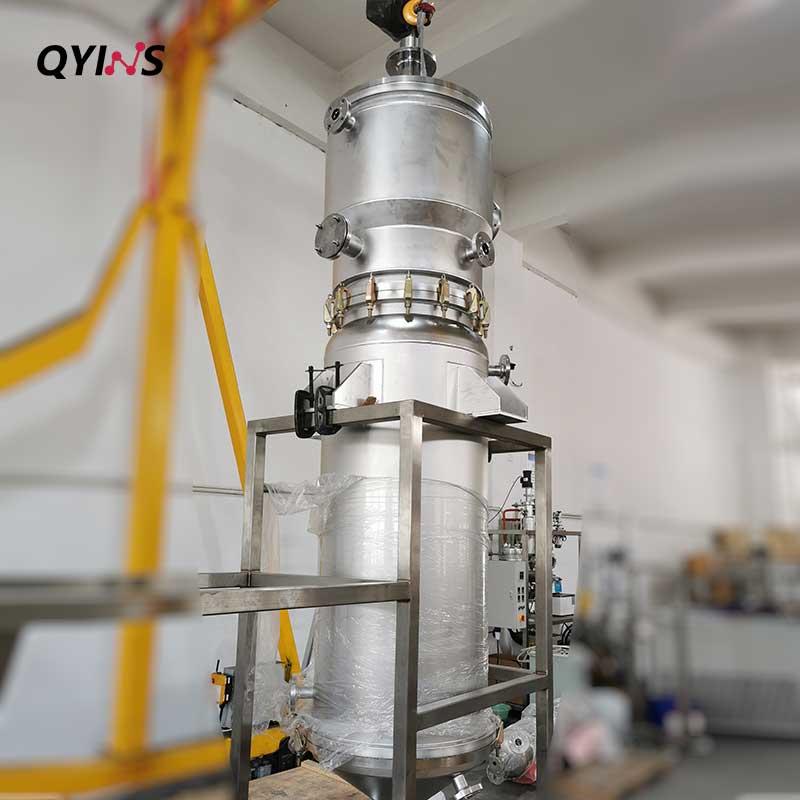

本款刮膜薄膜蒸發器,蒸發面積5㎡,進料速度20Kg/h。主蒸發室采用磁力密封,極限空載真空達到1Pa以內,能夠輕松處理高沸點、高粘度的物料。我公司對表面活性劑產品工藝掌握純熟,曾生產多套用于表面活性劑的設備,圖為我司為油提純生產的設備。
薄膜蒸發器物料汽化氣體從加熱面送到外置的冷凝器,存在一定的壓差。在一般的蒸發器中,
這種壓力降(Δp)通常是比較高的,有時甚至高得難于接受。而刮板式薄膜蒸發器有較大的氣體穿越空間,
蒸發器內壓力能看成與冷凝器中的壓力幾乎相等,因此,壓力降很小,真空度可達5mmHg。
由于上述特性,這使得蒸發過程可以保持在較高真空度條件下進行。由于真空度的,與之相應的物料沸點降低
因此,操作可以在較低溫度下進行,降低了產品的熱分解,受熱時間短。
產品信息
1.不銹鋼316L+PTFE材質
耐腐蝕性能好,耐高溫高壓,高耐用性,高傳熱效率,
易于清潔和維護,能夠長期穩定地運行。
搖擺焊,類似魚鱗紋的焊接圖案,單面焊接,雙面成型,焊接均勻,確保整機真空度。
2.模塊化設計
靈活選配,維護方便,可輕松擴大規模,降低成本
3.夾套進料罐
通過可視化窗口,可隨時觀察物料情況。不銹鋼表面特制光亮噴砂處理,耐用耐臟。
設備參數
型號/MODEL | QYBM 0.06SS | QYBM 0.1SS | QYBM 0.25SS | QYBM 0.35SS | QYBM 0.5SS | QYBM 1SS | QYBM 2SS | QYBM 5SS |
蒸發面積 Evaporation area(m2) | 0.06 | 0.1 | 0.25 | 0.35 | 0.5 | 1 | 2 | 5 |
進料罐容量 Feed tank capacity (L) | 1 | 2 | 5 | 10 | 20 | 100 | 200 | 200 |
進料速度 Feed speed(kg/h) | 0.3-3 | 0.3-5 | 0.5-10 | 1-15 | 10-30 | 20-100 | 30-150 | 100-500 |
輕重組分收集瓶容量 Capacity of light and heavy fraction collection bottle (L) | 1L | 1L | 2L | 3L | 5L | 5L | 10L | 5L |
冷凝管面積 Condensation pipe area (㎡) | 0.18 | 0.3 | 0.5 | 0.7 | 1.5 | 3 | 6 | 15 |
冷凝器 Condenser | 標配 Standard configuration | |||||||
冷阱 Cold trap | 選配Atching | |||||||
刮板材質 Scaping quality | 復合聚四氟刮板 Composite PTFE scraper | |||||||
刮板類型 Type of scraper | 離心式刮板 Centrifugal scraper | |||||||
密封形式 Sealing type | 礎力耦合密封 Magnetically coupled sea | |||||||
攪拌轉速 Stirring speed(rpm) | 0-300 | |||||||
系統真空度 System vacuum(pa) | 可達 0.1Pa Can reach 0.1 Pa | |||||||
進料方式 Feeding mode | 1.手動旋轉閥門進料(默認);1.Manual knob valve feed (Standard configuration) 2.齒輪泵連續進料(選配);2.Continuous feeding of gear pump(optional); | |||||||
出料方式 Discharge method | 1.手動旋轉閥門出料(默認);1.Manual rotary valve discharge (Standard configuration) 2.齒輪泵連續出料(選配) 2. Continuous discharging of gear pump(optional) | |||||||
真空系統 Nacuum system | 1.旋片式真空泵(標配) 1.Rotary vane vacuum pump (Standard configuration) 2.螺桿泵(選配)2.Screw Pump(optional) | |||||||
操作溫度 Working temperature | 350℃ 以內 Within 350℃ | |||||||
認證標準 Certification standard | CE認證 CEcertification |
